Myslete na bezpečnost –používejte ochranné brýle a rukavice.

Upozornění: Tento návod je jen obecná informace. Pro dokonalé provedení zásahu je lepší mít k dispozici

servisní manuál přesně k Vašemu motocyklu. Je možné, že některá provedení se budou lišit od tohoto popisu.

Prostudujte si servisní manuál a získejte přesné informace a dotahovací momenty pro konkrétní motocykl.

Vždy postupujte podle konkrétního servisního manuálu pro Váš typ motocyklu. Nikdy nepracujte s řetězem,

kolečkem ani rozetou při nastartovaném motoru!

Příprava:

Důkladně vyčistěte motocykl, bude se Vám lépe pracovat a vyhnete se znečištění nových komponentů při montáži.

1

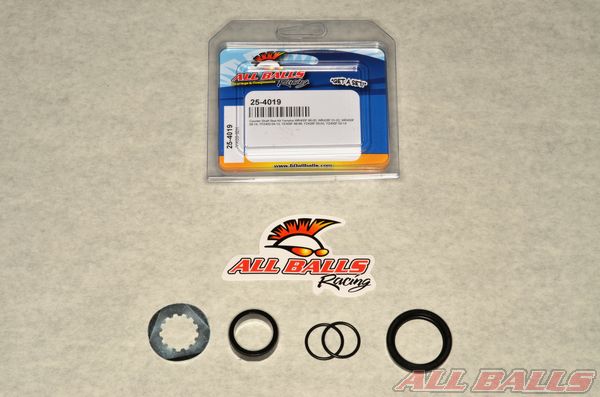

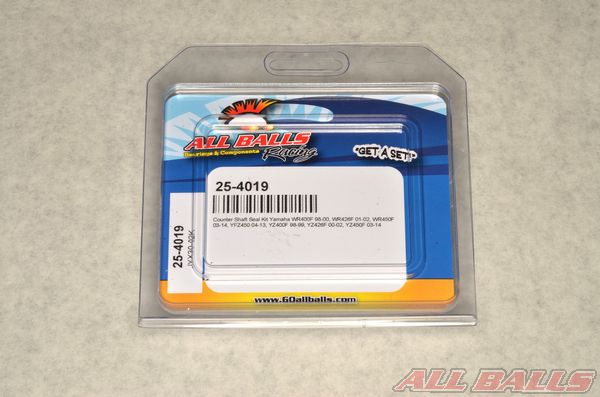

Vyberte správnou sadu pro Váš motocykl.

2

Demontáž:

Existuje mnoho způsobů zajištění řetězového kolečka. Může zde být pojistná ohýbací podložka, lepený závit,

přišroubovaná zajišťovací podložka, segerovka, nebo opačný závit.

3

Uvolněte zajištění kolečka a sejměte kolečko z hřídele.

4

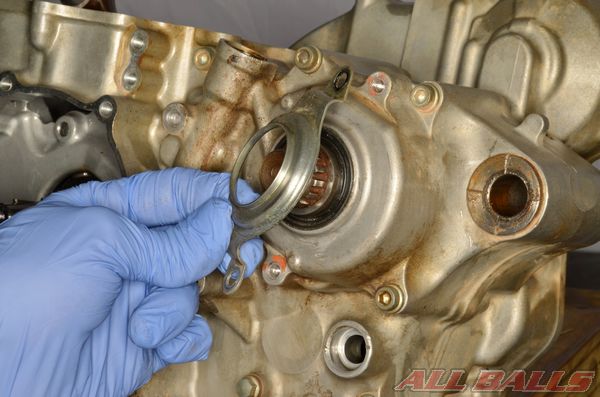

Některé modely mají speciální zajištění těsnícího gufera, sejměte jej.

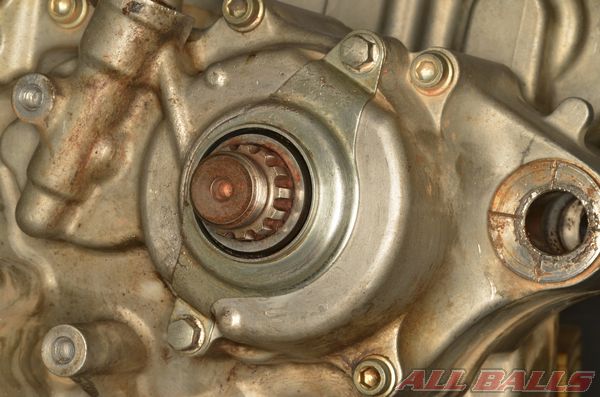

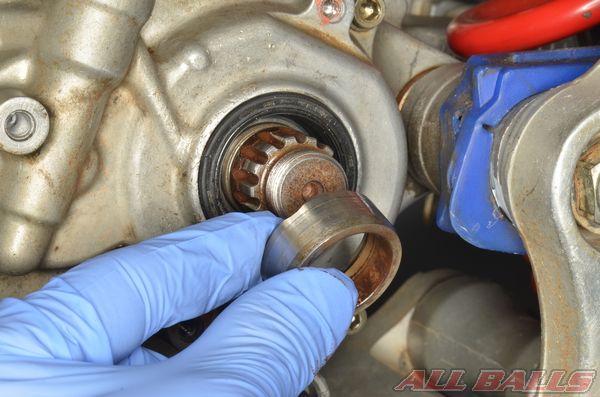

Demontujte pouzdro. Je na hřídeli pouze nasunuté.

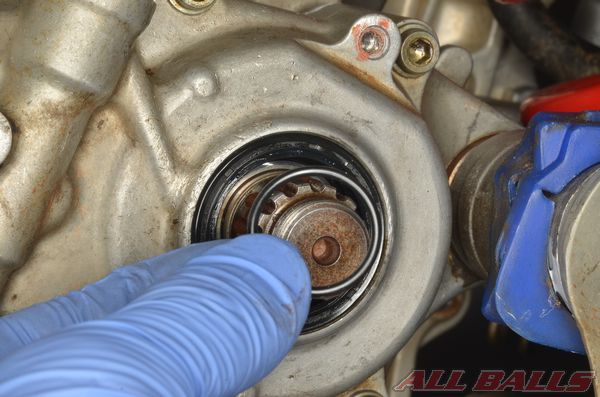

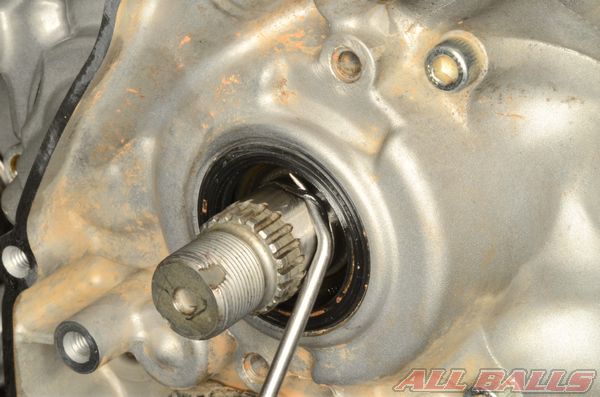

Pomocí tenkého háčku vytáhněte gumový o-kroužek.

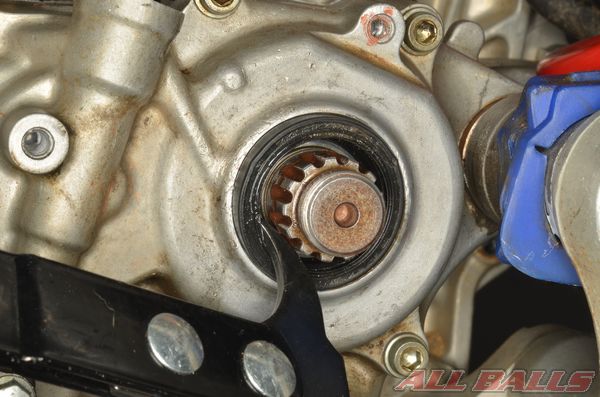

Demontujte gufero. Použijte háček. Můžete také použít tenké vruty do dřeva, které natočíte do gufera a

jejich pomocí potom gufero vytáhnete.



Montáž:

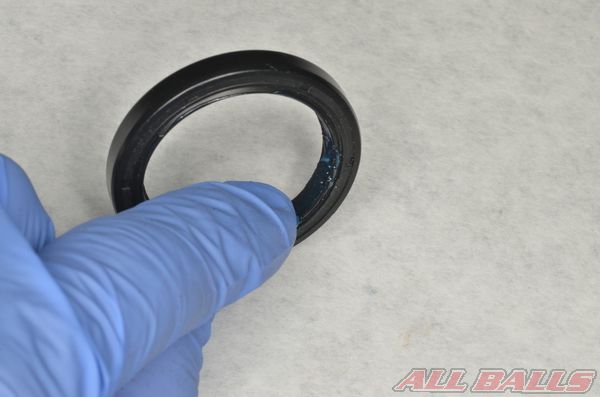

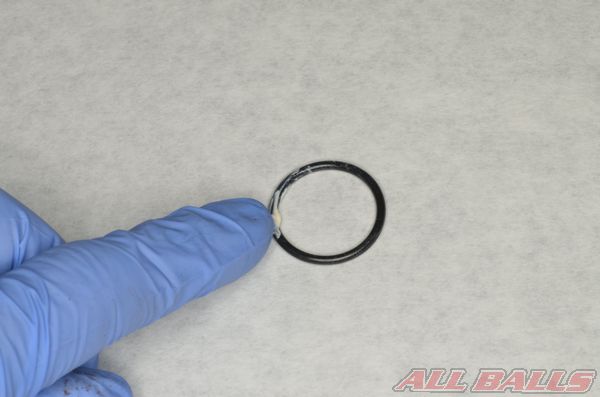

Naneste vrstvu maziva na o-kroužek a gufero.

10

11

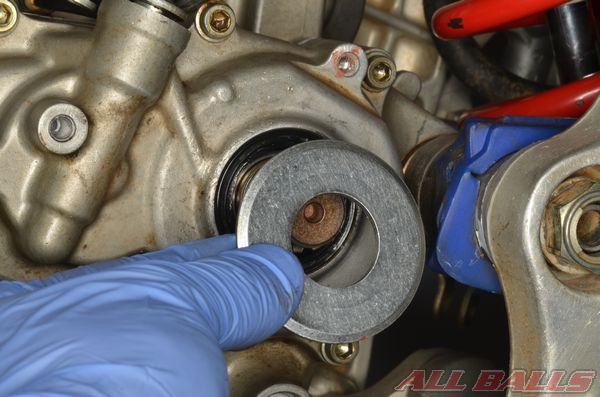

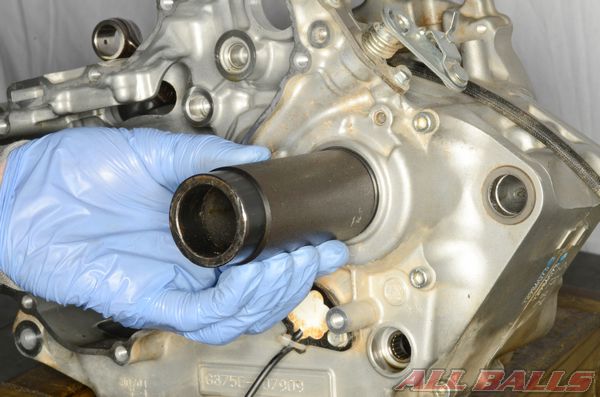

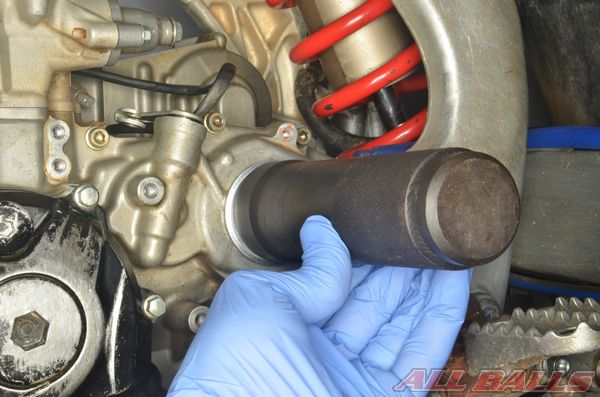

Rukou natlačte nové gufero do skříně. Můžete použít trubku o shodném průměru jako má gufero. Pokud

nemáte vhodný přípravek, může Vám posloužit velká podložka.

12

Nasuňte na hřídel nový o-kroužek.

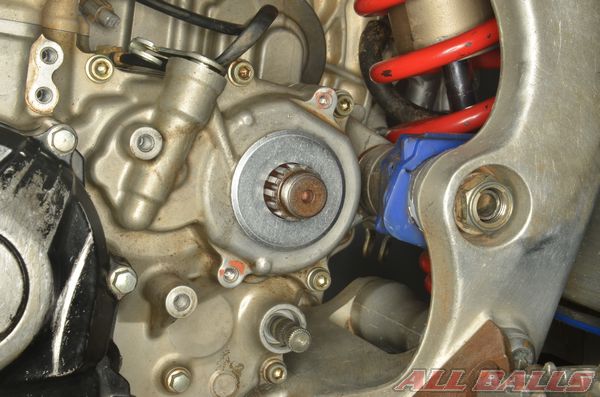

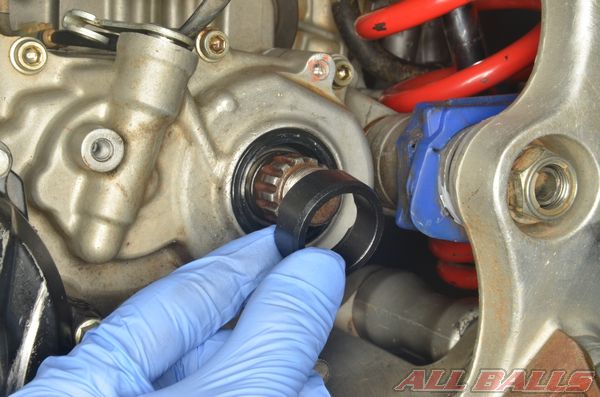

Nasuňte na hřídel nové pouzdro.

Namontujte zpět zajištění gufera (pokud je použito)

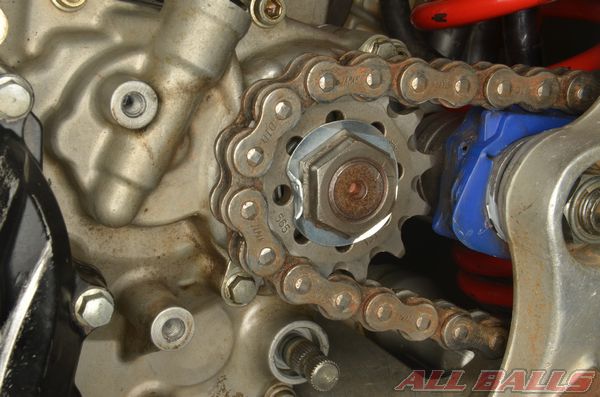

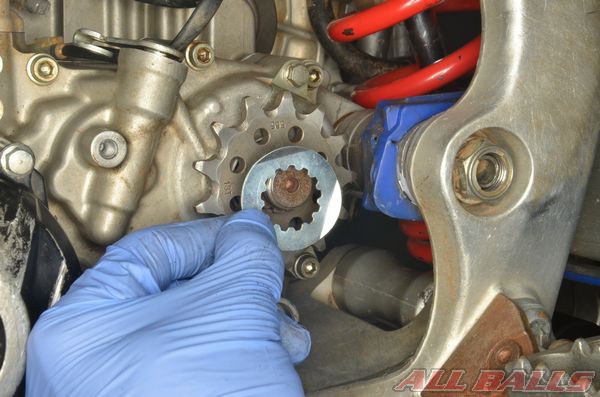

Instalujte řetězové kolečko se zajištěním.

Dotáhněte matici kolečka momentem předepsaným výrobcem motocyklu v manuálu. Pokud je matice jištěna

ohýbací podložkou, ohněte okraj podložky proti hřídeli.

Instalujte kryt řetězového kolečka.

Zkontrolujte správné napnutí řetězu.
